Dreambox 7020 Lan Problem Network Hardware Fix

by Zava on

Eccovi una piccola guida al mod hardware della parte lan del DM7020 by Satnews

English procedure to fix DM 7020 lan problem:
For all friends this is and hardware fix to solve the network problem, too slow lan, of Dreambox DM7020.
DreamMultimedia have used 2 capacitor of wrong value, is so easy to solve the network problem using 2 capacitor of 4.7uF 35V, just follow the procedure on next photos.

Necessario :

1) Saldatore / Cacciavite / Stagno eventuale pinzatta
2) 2 Condensatori al Tantalio 4.7 uF 35V (o 50V sono solo un po’ più grossi)
3) DM7020 biggrin.gif

user posted image
Saldatore, Stagno, Pinzetta
user posted image

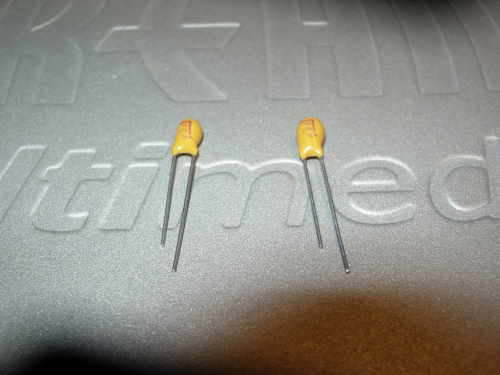

2 Condenzatori al Tantalio 4.7uF 35V

procedere all’ apertura

user posted image

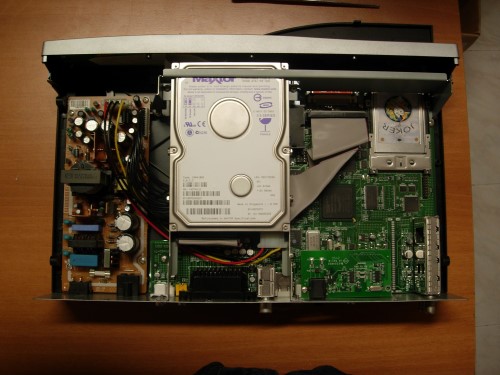

DM7020 Aperto

Rimuovere l’ hard disk

user posted image

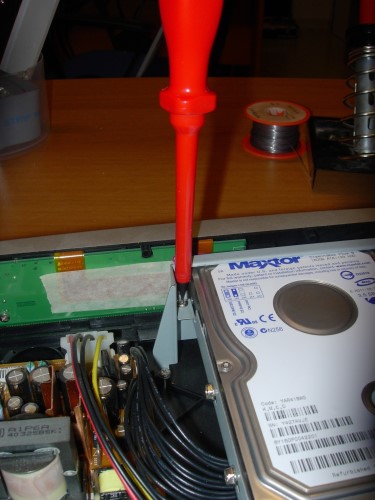

Rimozione Hard Disk

rimuovere il modem

user posted image

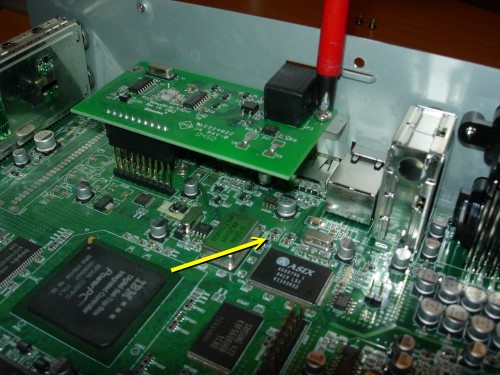

Rimozione del Modem
la freccia gialla indica la zona d’ intervento

localizziamo i condensatori da sostituire

user posted image

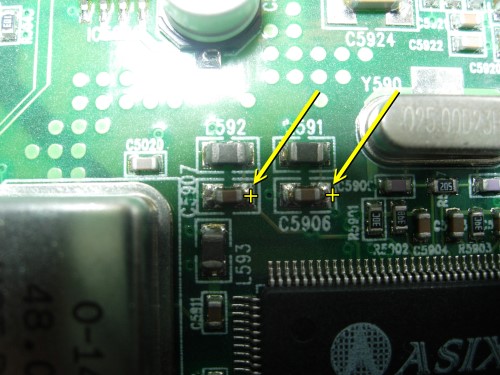

condensatori da sostituire, il + indica la polarità

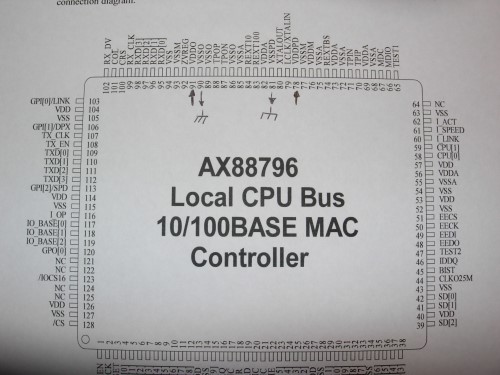

seguono i due schemi del AX88769 per individuare i pin d’ intervento che sono i n° 90/91 e 78/81

user posted image
user posted image
schemi presi dal manuale ASIX ELECTRONIX CORPORATION pag 6 e pag 73

saldiamo ed ecco il risultato :

user posted image
user posted image

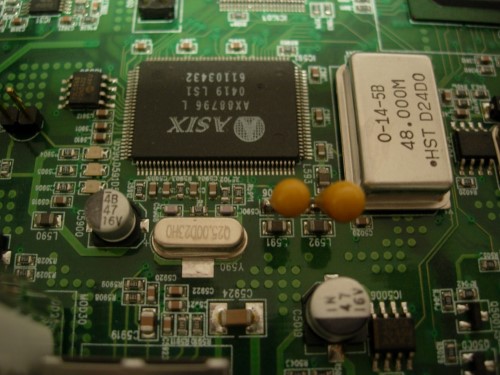

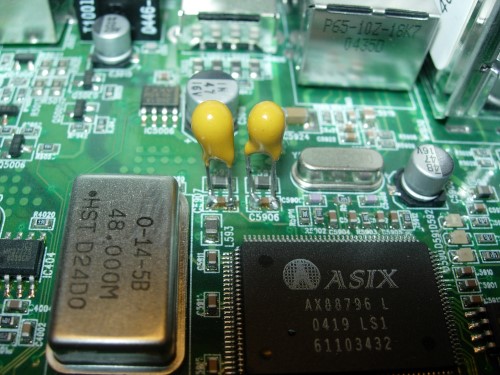

ecco il risultato

ecco il link al pdf del chip Asix :Ax88796.pdf

Personalmente ho notato miglioramenti della Lan con tutte le immagini in flash sia con che senza Net Fix abilitato indipendentemente dal tipo di switch, hub o periferica di rete collegata

RICORDO CHE LA MODIFICA E’ A VOSTRO RISCHIO E PERICOLO ED INVALIDA LA GARANZIA

ps: NONOSTANTE LO SCHEMA DICESSE DI USARE IL CONDENSATORE DA 4.7uF IO L’ HO MESSO IN PARALLELO, I TEST NON HANNO EVIDENZIATO DIFFERENZE PRESTAZIONALI ED IN CASO DI REINVIO A FORNITORE SI PUO’ AGILMENTE RIMUOVERE IL MODD
